Teste
& Mãsurãtori
Descãrcãrile ElectroStatice (DES, ESD)
Introducere . Standarde pentru Teste si Mãsurãtori .
Descarcare
ElectroStaticã : Sursa este încãrcatã la Potential
Ridicat .
Dacã
se produce DES (sau ESD) atunci apar :
-
câmpuri electrice de valori ridicate E,
-
curenti electrici de valori foarte mari care se scurg la pãmânt
.
Acest
curent poate perturba direct (sau chiar distruge) circuitele electronice,
sau genereazã câmpuri magnetice H .

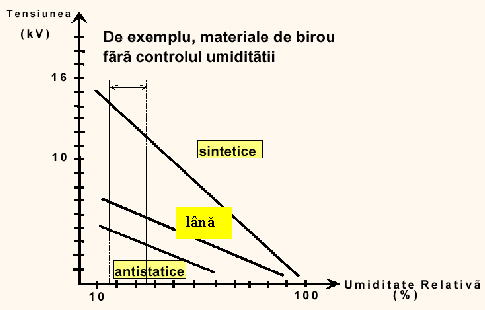

Valorile
Maxime ale tensiunilor electrostatice la care poate fi supus un operator
atunci când operatorul intra în contact cu diferite materiale
sunt reprezentate în figura urmatoare :
Teste
& Mãsurãtori
Descãrcãri Electrostatice , DES

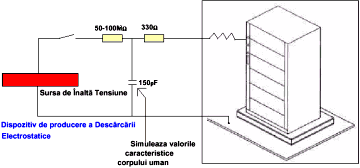

Simularea mediului de producere a IEM
Pistol
de Lipit = Dispozitiv care produce o Descarcare ElectroStatica
(DES)
Pentru
a reproduce o DES , Standardul CEI 1000-4-2 propune câteva metode
de testare .
Teste
& Mãsurãtori
Descãrcãri Electrostatice , DES
Standarde pentru Mãsurãtori
Efectele
principale ale DES :
Atunci
când o sursã încãrcatã la un potential
ridicat se descarcã printr-un dispozitiv se produc urmãtoarele
fenomene :
-
apare un Câmp Electric E .
-
apare un Curent I al DES urmat de scurgerea
acestui curent la pãmânt si astfel apare un câmp magnetic
H.
Pentru
a se studia efectele celor douã câmpuri E
sau
I
sunt
propuse diferite metode de testare :
Atunci
când este posibil, Descãrcarea directã prin contact
(DESDC) este preferatã Descãrcãrii Directe în
Aer (DESDA) , datoritã faptului cã DESDC este reproductibilã
.
În
cazul în care aparatul este izolat DDC nu este posibilã .

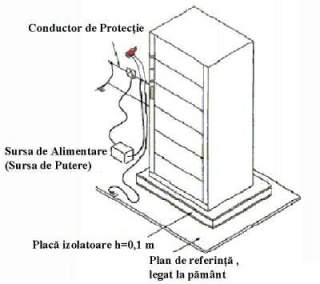

Descãcare
Directã prin aer (DESDA) , E
I
Se
vor atinge numai componentele isolate ale aparatelor folosite pentru testare
.
Operatorul
va pozitiona Pistolul de descarcare cât mai aproape posibil de Aparatul
sub Test .
Testul
de tip DESDA nu poate fi reprodus cu usurinta deoarece :
viteza de descarcare
este variabila
agresivitatea descarcarii
depinde de umiditatea încaperii în care are loc Testul .
Vor
fi Testate toate punctele la care are poate avea acces utilizatorul .

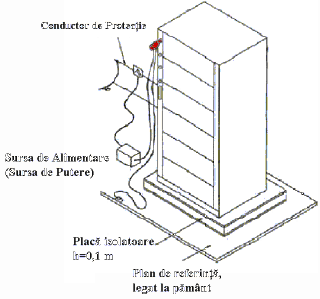

Descãcare
Directã prin Contact (DESDC) non
E I
Se
vor atinge numai componentele isolate ale aparatelor folosite pentru testare
.
În
acest tip de test, DESDC, este generat un current de valoare ridicata (acestui
current I se asociaza un câmp magnetic) .
Acest
tip de descarcare electrostatica , DESDC , este controlata daca se poate
comanda releul intern al pistolului (dispozitivului) .
Metoda
de Descãcare Directã prin Contact (DESDC) este preferabila
descarcarii în aer datorita reproductibilitatii (umiditate , viteza
de producere a fenomenului) .
Trebuiesc
Testate toate punctele posibile la care poate avea acces Utilizatorul .
|

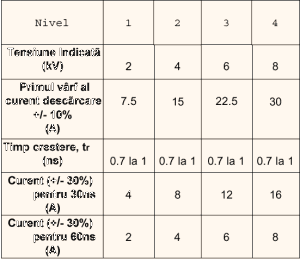

Parametrii
Formei de Unda pe parcursul DESC .
|

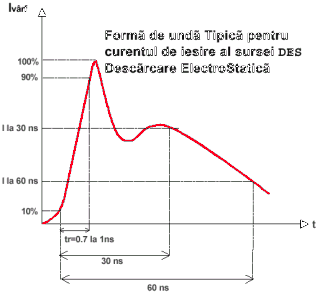

Formã
de undã Tipicã pentru curentul de iesire al sursei DES Descãrcare
ElectroStaticã
|

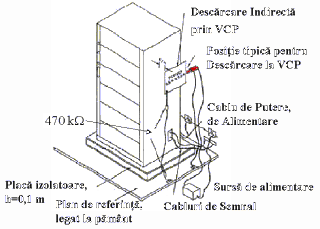

Descãcare
Inirectã prin Contact DESIC , E non I
Pentru
Simularea Descarcarii , în tipul de Test denumit Descãcare
Inirectã prin Contact DESIC , se verifica imunitatea ET la câmpuri
Electrice tranzitorii .

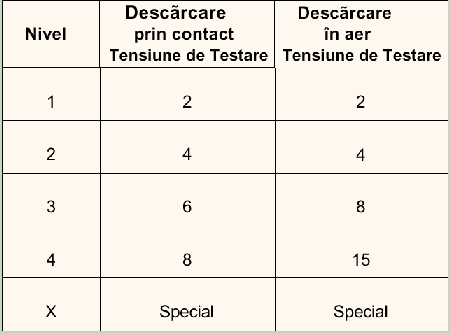

Sunt
verificate Diferite nivele de imunitate ,
în functie de valoarea potentialului .
-Trebuie
aplicat fiecare nivel de tensiune , de la cel mai scazut pâna la
nivelul specificat în standard .
-Trebuiesc
respectate polaritatile (pozitive si negative) .
-Trebuie
executata o succesiune de zece (10) descarcari pentru :
fiecare nivel ,
fiecare polaritate ,
fiecare punct de injectare (injectie)
Fiecare
descarcare este executata dupa trecerea unui interval de timp de cel putin
o secunda de la terminarea descarcarii anterioare .
